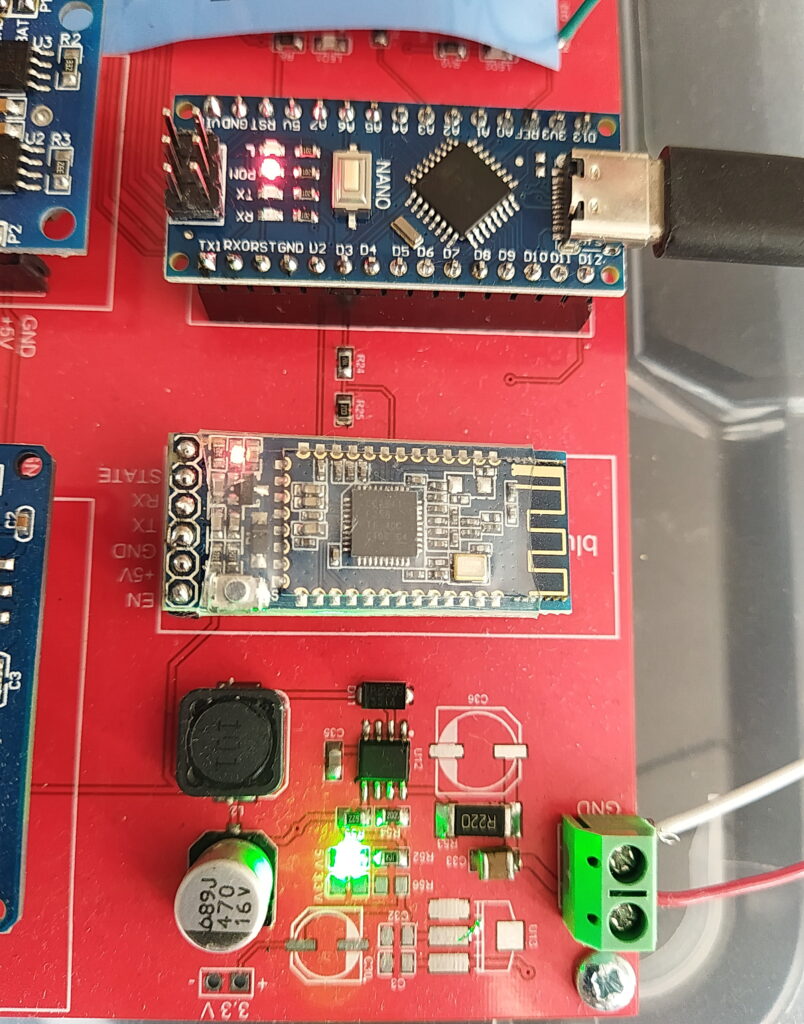

Zur Verbindung von Arduino MCU gesteuerten Schaltungen ist das Bluetooth Modul HM-10 gut einsetzbar.

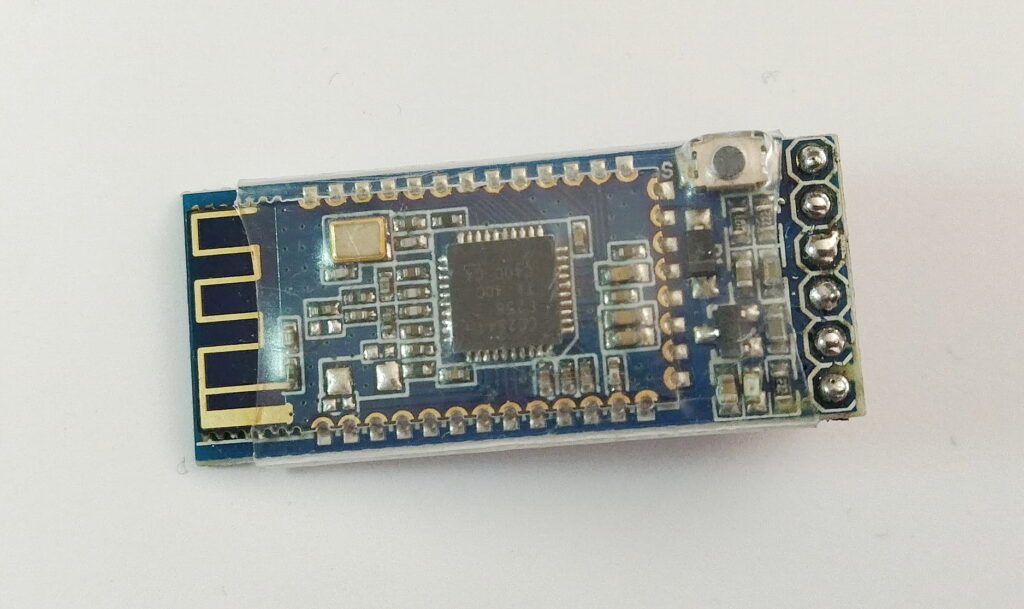

Es ist ein kleines 3.3V SMD Modul welches über Bluetooth 4.0 kommuniziert. Basierend auf dem TI CC2540 Chip oder CC2541. Es ist hergestellt von Hinan Huamao. Das HM11 ist funktional das selbe wie das HM-10 jedoch etwas kleiner hergestellt.
HM-10 Spezifikationen
- +2.5V – 3.3V
- 50mA Verbrauch
- 9mA im üblichen aktiven Status
- 50-200uA im Standby Modus
- RF Power: -23dbm, -6dbm, 0dbm, 6dbm
- Bluetooth Version 4.0 BLE
- Standard-Baudrate für serielle Verbindung ist 9600 Baud
- Standard PIN für die Verbindung ist 000000, wird jedoch nicht benötigt
- Standardname ist HMSoft
- Basiert auf CC2540 oder CC2541 Chip
Kommunikation über Mobil-Gerät – Android

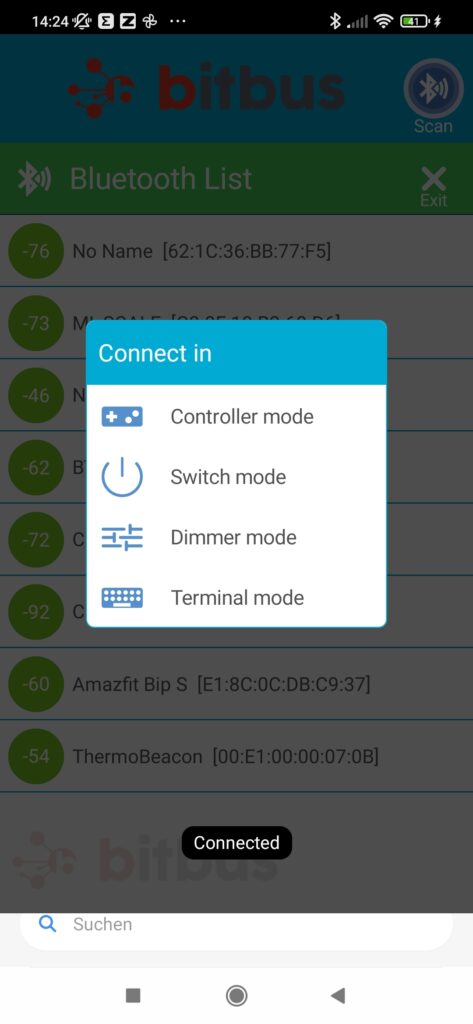

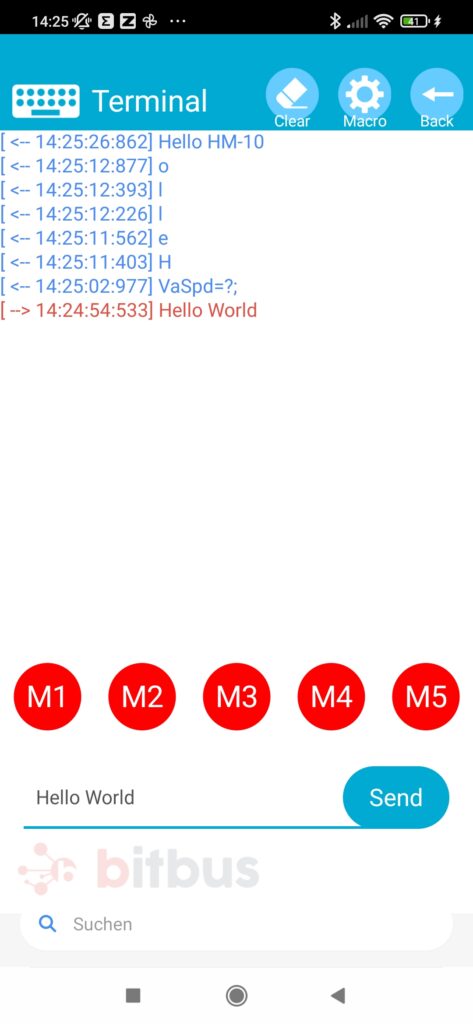

Dazu kann eine Terminal-App verwendet werden.
Demo einer Installation unter heise oder Source

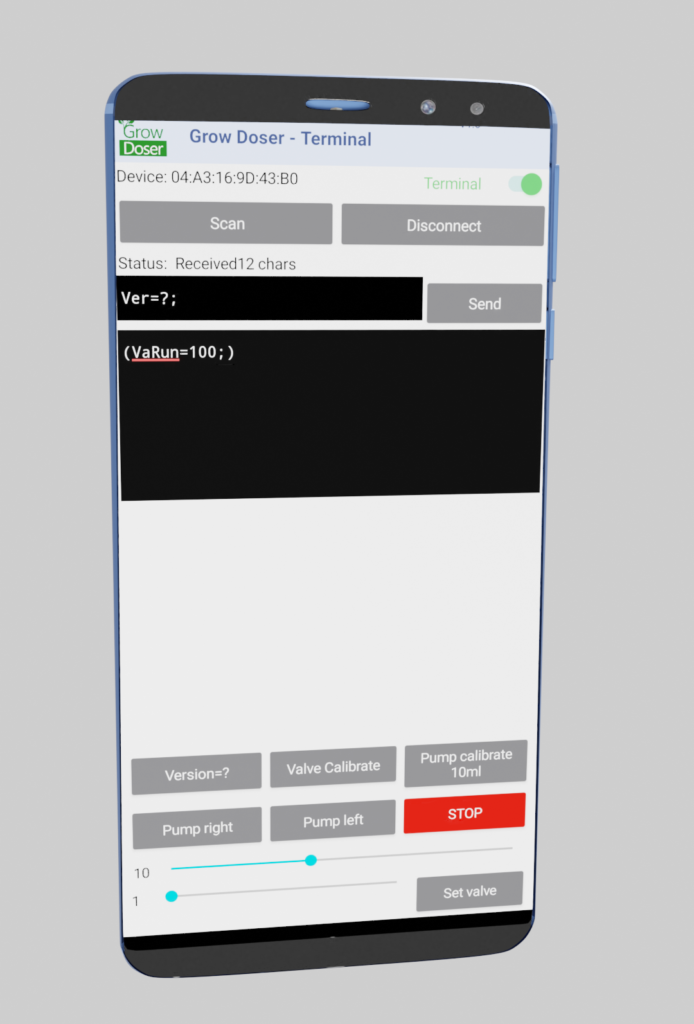

Eigene Test-Terminal App
